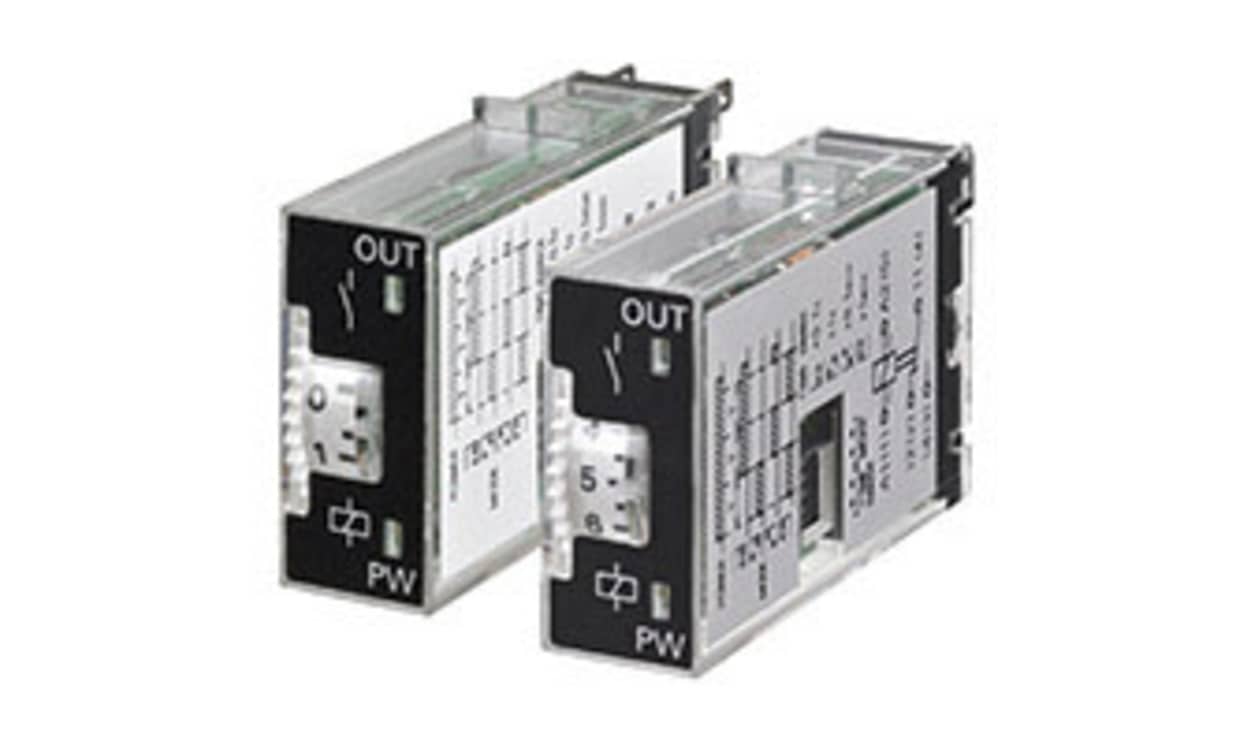

OMRON H3RN-21-B DC12 | Panel Mount Multifunction Timer Relay | 12 V DC, 0.1 min–100 h, DPST
The OMRON H3RN-21-B DC12 is an H3RN series panel mount multifunction timer relay with a 0.1 min to 100 h time range, powered from 12 V DC. The H3RN-21-B DC12 provides DPST output and a 3 A maximum current rating.
- Operating modes: Flicker OFF Start, Flicker ON Start, Interval, ON Delay
- Plug-in terminal connection
- Dimensions: 31.2 mm wide, 12.8 mm long and 47.2 mm deep (as listed)
- Maximum operating temperature +55 °C
- Detailed Description
- Specifications
- Downloads
Omron Timer Relay
Features and Benefits
• Operating temperature range between -10°C and 55°C
• Reduce wiring time
• Terminal type is plugin
Applications
• Industrial application
Certifications
• CSA approved
• UL 508
| Brand | Omron |
| Series | H3RN |
| Supply Voltage | 12V dc |
| Mounting Type | Panel Mount |
| Mode of Operation | Flicker OFF Start, Flicker ON Start, Interval, ON Delay |
| Time Range | 0.1 min → 100h |
| Number of Timer Functions | Multi Function |
| Number of Contacts | 1 |
| Time Increment | Hours, Minutes |
| Maximum Voltage | 12V dc |
| Terminal Type | Plug In |
| Switch Configuration | DPST |
| Width | 31.2 mm (1.23 in) |
| Maximum Operating Temperature | +55 °C (131 °F) |
| Depth | 47.2 mm (1.86 in) |
| Length | 12.8 mm (0.504 in) |
| Contact Configuration | DPST |
| Maximum Current | 3A |
| Power Supply | External |
| Minimum Current | 10mA |
