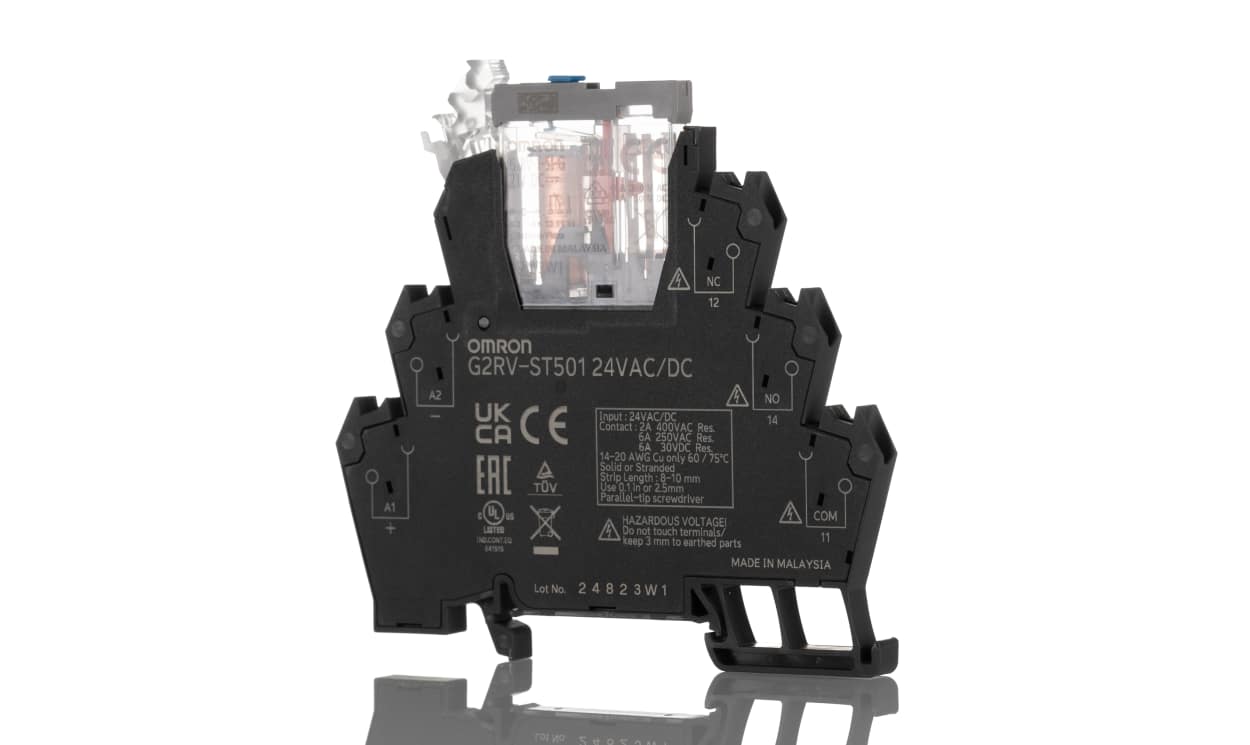

OMRON G2RV-ST501 24VAC/DC | G2RV-ST Interface Relay | 24 V AC/DC Coil, SPDT, 6 A, Push-In Terminals
The OMRON G2RV-ST501 24VAC/DC is a single-pole SPDT interface relay from the G2RV-ST series with a 24 V AC/DC coil and push-in terminals for DIN rail mounting. Its load rating is 6 A at 250 V AC, with a 400 V AC switching voltage and an input current of 12.6 mA.
- Coil voltage 24 V AC/DC (input 21.6 to 26.4 V)
- Load rating 6 A at 250 V AC
- Switching voltage 400 V AC
- Push-in terminals, DIN rail mounting
- Ag alloy contacts
- Operating temperature -40 to +55 °C
- Detailed Description
- Specifications
- Downloads
Omron G2RV-ST Series Electromechanical Interface Relay, 100 MΩ Control Resistance, 12.6 mA Input Current - G2RV-ST501 AC/DC24
Features & Benefits
• SPDT configuration provides flexibility to switch between two different circuits
• Handles higher current loads of 6A without overheating
Applications
• Manages lighting circuits in buildings, warehouses, or outdoor areas
• Suitable for heating, ventilation, and air conditioning (HVAC) systems
What is the coil voltage of this relay?
Can I use this relay for motor control applications?
What load current can this relay handle?
| Brand | Omron |
| Series | G2RV-ST |
| Coil Voltage | 24V ac/dc |
| Contact Configuration | SPDT |
| Mounting Type | DIN Rail |
| Number of Poles | 1 |
| Load Current Rating | 6A |
| Terminal Type | Push In |
| Depth | 6.2 mm (0.244 in) |
| Height | 90 mm (3.54 in) |
| Length | 88 mm (3.46 in) |
| Load Voltage Rating | 250V ac |
| Maximum Input Voltage | 26.4V |
| Minimum Input Voltage | 21.6V |
| Switching Voltage | 400V ac |
| Contact Material | Ag Alloy |
| Input Current | 12.6mA |
| Maximum Operating Temperature | +55 °C (131 °F) |
| Minimum Operating Temperature | -40 °C (-40 °F) |
| Input Voltage Range | 21.6-26.4V |
